Massenspeicher

Atari XC11 Program Recorder

Mit dem Laufwerk XC11 erschien Anfang 1986 ein optisch auf die XE-Serie angepasstes Kassettenlaufwerk, dessen technische Daten aber zu den Vorgängern 410 und 1010 identisch sind. Wie beim 1010 ist die SIO-Schnittstelle durchgeschleift, es können also weitere SIO-Geräte angeschlossen werden. Allerdings besitzt das Gerät nicht zwei Buchsen, sondern nur eine und dazu ein fest angeschlossenes SIO-Kabel. Das XC11 wurde in manchen Ländern bereits später im Jahr durch das Laufwerk XC12 abgelöst, anderswo wurde es noch bis 1987 vertrieben. Das Laufwerk XC11 bietet eine Übertragungsrate von 600 Baud, auf eine 60-Minuten-Kassette passen bis zu 100 kB an Daten. Es verfügt über einen Stereo-Tonkopf, wodurch während des Ladevorgangs beispielsweise Musik oder Anweisungen abgespielt werden können, die Ausgabe erfolgt dabei mangels eingebautem Lautsprecher mittels SIO und POKEY über den Bildschirm. Zur Positionierung des Magnetbands befindet sich ein mechanisches Zählwerk im Laufwerk.

Das XC11 bietet – wie die Modelle 410, 1010 und XC12 auch – eine Datenübertragungsrate von 600 Symbolen pro Sekunde (600 baud), auf eine 60-Minuten-Kassette (Standard-Bandlänge 171 Meter) passen bis zu 100 kB an Daten, auf eine 90-Minuten-Kassette (Bandlänge 256,5 Meter) etwa 150 kB – das entspricht knapp 6 kB Daten pro Meter Bandlänge. Das Laufwerk besteht aus einem Standard-Kassettendeck (mittels Motor über einen Riemen angetriebene Mechanik mit Magnettonkopf und sechs Tasten), einem riemengetriebenen Zählwerk mit Rücksteller und einer Steuerungsplatine mit den SIO-Schnittstellen zur Verbindung mit dem Computer und weiterer Peripherie. Die Stromversorgung erfolgt über die SIO-Schnittstelle. Die Atari-Kassettenlaufwerke haben eine kleine Besonderheit: Sie verfügen über einen Stereo-Tonkopf, wodurch während des Ladevorgangs beispielsweise Musik oder Anweisungen abgespielt werden können, die Ausgabe erfolgt dabei mangels eingebautem Lautsprecher mittels SIO und POKEY über den Bildschirm.

INFO

Um Programme von Kassette zu laden, gibt es drei mögliche Vorgehensweisen:

1. Beim Start des Systems die Tasten [START] und [SELECT] gedrückt halten, am Kassettenlaufwerk muss [PLAY] gedrückt sein.

2. Beim Start des Systems die Taste [START] gedrückt halten, am Kassettenlaufwerk muss [PLAY] gedrückt sein. Danach mit [RETURN] bestätigen.

3. Wenn das System bereits läuft: [PLAY] am Laufwerk drücken, am Computer den Befehl cload: eingeben und mit [RETURN] bestätigen.

Der Motor läuft nicht los, wenn nur [PLAY] gedrückt ist, das Signal zum Start kommt hier ausschließlich vom Computer über die SIO-Schnittstelle – sprich: wenn der Befehl zum Laden entweder mit [RETURN] bestätigt oder das automatische Laden mit [START]+[SELECT] gestartet wurde.

Bei mit mehreren Programmen bespielten die Kassette mit [ADVANCE] oder [REWIND] zum richtigen Zählerstand spulen (den man sich vorher hoffentlich notiert hat).

Atari XC11

Leider keine weiteren Bilder vorhanden – Modell noch nicht in der Sammlung Sie haben ein XC11 Laufwerk abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben.
Allgemeine Informationen
Modell	XC11
Hersteller	JVC (Victor Company of Japan Limited / Nihon Victor K.K.) Werk Maebashi 1-10-1 Owatarimachi Maebashi, Präfektur Gunma Japan
Factory Code	`M2`
Ankündigung	09.01.1986 (Winter CES, Las Vegas)
Vorstellung	07.03.1986 (Atari Computer Show, London)
im Handel	Anfang 1986
Produktion eingestellt	ca. 1987
verwendbar an	Atari 400/800, XL, XE
Technische Informationen
Medium	4-Spur-Kompaktkassette (Musikkassette)
Speicherkapazität	100 kB pro 60 min
Aufzeichnungsmethode	magnetisch
Übertragungsrate	600 baud
Tonkopf	Stereo
Anschluss	Atari SIO (13-polig), durchgeschleift
Abmessungen B×H×T	14,2 × 6,5 × 29.3 cm
Gewicht	800 g

↑ Nach oben

Atari XC12 Program Recorder

Schon im Sommer 1986 erschien das Laufwerk XC12, das von allen Atari-Kassettenlaufwerken die höchste Verbreitung erreichte. Es wurde üblicherweise im Bundle mit einem XL- oder XE-Computer verkauft. Hergestellt wurde es von Phonemark in Taiwan, es ist bis auf den Stecker komplett baugleich mit deren Modell PM-4401C, das für die Commodore Plus/4-Serie angeboten wurde. Die technischen Daten bleiben zu den Vorgängern 410, 1010 und XC11 absolut gleich, allerdings ist das Laufwerk nun wieder wie das 410 ein SIO-Endglied und muss in der SIO-Kette als letztes angeschlossen werden. Die Stromversorgung erfolgt über den SIO-Bus, somit entfällt ein eigenes Netzteil. Das Laufwerk bietet eine Übertragungsrate von 600 Baud, auf eine 60-Minuten-Kassette passen bis zu 100 kB an Daten. Es verfügt über einen Stereo-Tonkopf, wodurch während des Ladevorgangs beispielsweise Musik oder Anweisungen abgespielt werden können, die Ausgabe erfolgt dabei mangels eingebautem Lautsprecher mittels SIO und POKEY über den Bildschirm. Zur Positionierung des Magnetbands befindet sich ein mechanisches Zählwerk im Laufwerk. Das Laufwerk wurde von mehreren Herstellern mehr oder weniger offen kopiert, diese Modelle findet man dabei meist auf dem osteuropäischen Markt. Eine der bekanntesten Kopien dürfte das XCA12-Laufwerk sein.

INFO

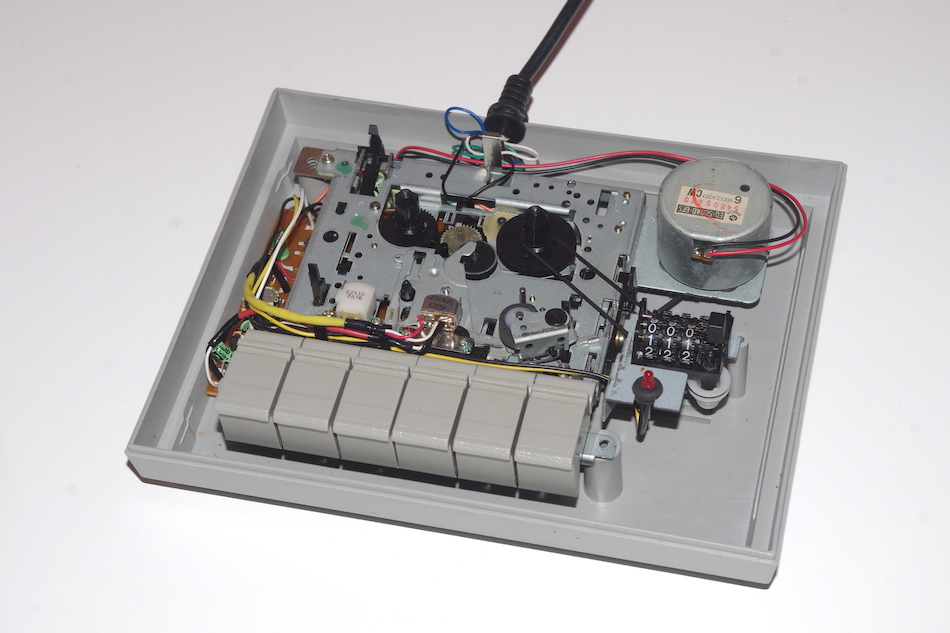

Atari XC12 Einzelne Bilder zum Vergrößern anklicken




Allgemeine Informationen
Modell	XC12
Handelsbezeichnung	Atari XC12 Program Recorder
entspricht	Phonemark PM4401-C
Hersteller	*PHONEMARK* Phonemark Electronics Co. Ltd. No. 5 Lane 220 Sec 3 Chung Yung N Rd Beitou, Taipeh Republik China
Factory Code	`S1`
im Handel	Sommer 1986
Produktion eingestellt	31.12.1991
verwendbar an	Atari 400/800, XL, XE
Technische Informationen
Medium	4-Spur-Kompaktkassette (Musikkassette)
Speicherkapazität	100 kB pro 60 min
Aufzeichnungsmethode	magnetisch
Übertragungsrate	600 baud
Tonkopf	Stereo
Anschluss	Atari SIO (13-polig), Endglied
Abmessungen B×H×T	19,7 × 5,4 × 15,7 cm
Gewicht	700 g
Downloads
Technische Unterlagen	📖 Betriebsanleitung

↑ Nach oben

Atari XF551 Disk Drive

Ein Nachfolger für das Laufwerk Atari 1050 wurde zwar bereits Anfang 1985 auf der Winter CES vorgestellt, jedoch kam erst Ende 1987 ein neues Diskettenlaufwerk auf den Markt. Im Gegensatz zu seinen Vorgängern kann es doppelseitig arbeiten, der Motor dreht mit 300 U/min etwas schneller, was ab und zu zu Kompatibilitätsproblemen führen kann. Es bietet außerdem zwei weitere Modi, die mit einer Sektorgröße von 256 kB arbeiten, so dass man bei diesem Laufwerk auf eine maximale Speicherkapazität von 360 kB pro Diskette kommt. Beim Laufwerk selbst handelt es sich um ein Standard PC-Laufwerk mit eigenem Controller. Mit dem PCF554 hat das XF551 ein Schwestermodell in der PC-Serie, mit dem es sich Gehäusedesign und Laufwerksmechanik teilt.

Zum Betrieb des Laufwerks ist eine bootfähige Diskette mit DOS (Disk Operating System) nötig. Es können maximal vier Diskettenstationen an einen Atari 8-Bit-Computer angeschlossen werden, die dann im System als D1: bis D4: bezeichnet werden. Die Laufwerkskennung wird mit Hilfe von DIP-Schaltern auf der Geräterückseite eingestellt.

INFO

Programme von Diskette laden:

Diskette in das eingeschaltete Laufwerk legen, den Verschlusshebel umlegen, den Computer mit gedrückter [OPTION]-Taste einschalten. Alternativ kann über das DOS mittels [L] ein Programm geladen und mit dem Befehl RUN und der Bestätigung mit [RETURN] gestartet werden. Manche Disketten sind autobootfähig, hierzu reicht es, den Computer mit eingelegter Diskette einzuschalten.

Atari XF551

Leider keine weiteren Bilder vorhanden – Modell noch nicht in der Sammlung Sie haben ein XF551 Laufwerk abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben.
Allgemeine Informationen
Modell	XF551
Hersteller	Atari Taiwan Manufacturing Corp. 31 Min-Chu Road Tamshui, New Taipei City Republik China
Factory Code	`A1`
Vorstellung	30.05.1987 (Summer CES, Chicago)
im Handel	12/1987 (mit DOS 2.5) 01/1989 (mit DOS XE)
Produktion eingestellt	1989
verwendbar an	Atari 400/800, XL, XE
Technische Informationen
Medium	5¼″-Diskette
Speicherkapazität	88 kB (SD-Modus) 130 kB (MD-Modus) 180 kB (DD-Modus) 360 kB (QD-Modus)
Aufzeichnungsmethode	magnetisch
Übertragungsrate	19200 baud
Motordrehzahl	300 U/min
Spurdichte	40 Spuren
Anzahl Sektoren pro Spur	18 (SD/DD/QD) 26 (MD)
Sektorengröße	128 Bytes (SD/MD) bzw. 256 Bytes (DD/QD)
Anschluss	Atari SIO (13-polig), durchgeschleift
Abmessungen B×H×T	18,5 × 9,5 × 29 cm
Gewicht	2700 g

↑ Nach oben

Atari XF521 Disk Drive

Dieses Laufwerk wurde ursprünglich als Nachfolger des 1050 im Januar 1985 auf der Winter CES präsentiert, im September des selben Jahres allerdings wieder von der Liste genommen – stattdessen wurde das 1050 erneut aufgelegt. Erst 1987 erschien mit dem XF551 ein neues 5¼″-Diskettenlaufwerk für die 8-Bit-Computer. Bei genauerem Hinsehen handelt es sich beim XF521 schlicht um ein 1050-Laufwerk im auf die XE-Serie angepassten Gehäuse – gut auf dem Foto zu sehen ist, dass alle Bedienelemente exakt an der selben Stelle wie beim 1050 sitzen, selbst die Laufwerksblende und der Verschlussknebel sind die selben, nur in hellgrau eingefärbt.

Atari XF521

Allgemeine Informationen
Modell	XF521
Hersteller	Atari Taiwan Manufacturing Corp. 31 Min-Chu Road Tamshui, New Taipei City Republik China
Factory Code	`A1`
Erstvorstellung	05.01.1985 (Winter CES, Las Vegas)
Status	unveröffentlicht zu Gunsten einer Neuauflage des Laufwerks 1050 im Oktober 1985 wieder gestrichen
verwendbar an	Atari 400/800, XL, XE
Technische Informationen
Medium	5¼″-Diskette
Speicherkapazität	88 kB (Modus 1) 130 kB (Modus 2)
Aufzeichnungsmethode	magnetisch
Übertragungsrate	19200 baud
Motordrehzahl	288 U/min
Spurdichte	40 Spuren
Anzahl Sektoren pro Spur	18 (Modus 1) 26 (Modus 2)
Sektorengröße	128 Bytes
Anschluss	Atari SIO (13-polig), durchgeschleift

↑ Nach oben

Atari XF351 Disk Drive

Nach dem 1055 wurde auf der CeBIT '86 mit dem XF351 erneut ein 3½″-Diskettenlaufwerk für die 8-Bit-Computer präsentiert, das im Wesentlichen der 2. Baureihe des SF354 der ST-Serie entspricht. Es wurde auch auf der Spring COMDEX in Atlanta 1986 sowie auf der Winter CES im Januar 1987 in Las Vegas präsentiert, leider erschien dieses Laufwerk nicht auf dem Markt. Ein Grund dafür soll gewesen sein, dass sich die Softwarehersteller dagegen sperrten, künftig Software auf zwei Diskettengrößen ausliefern zu müssen – um die höchstmögliche Kompatibilität zu sichern, wurde daher später wieder auf ein 5,25″-Laufwerk gesetzt. Ausgeliefert werden sollte es mit ADOS (später: DOS XE), nach unterschiedlichen Quellen sollte das Laufwerk 320 bzw. 325 kB Daten pro Diskette speichern können. Es besitzt einen SIO-Port zum Anschluss weiterer Geräte, das Laufwerk selbst wird mit dem fest installierten Kabel an den Computer bzw. das vorhergehende SIO-Glied angeschlossen. Unterhalb des Hauptschalters befinden sich DIP-Schalter zur Einstellung der Laufwerkskennung. Im Inneren befinden sich hinter dem Laufwerk zwei Steuerplatinen – auf der, die im Gehäuse oben sitzt, befinden sich Stromversorgung und Anschlüsse, auf der unteren Platine die Steuerelektronik, die Verbindung zum Laufwerk und die DIP-Schalter. Die verwendete Laufwerksmechanik vom Typ Chinon F-353AT II mit Riemenantrieb wurde auch in den SF354-Laufwerken sowie bis Frühjahr 1988 in den Computermodellen 520ST^F und 520ST^FM verwendet.

Atari XF351

Bildquelle: ebay
Allgemeine Informationen
Modell	XF351
Hersteller	Atari Taiwan Manufacturing Corp. 31 Min-Chu Road Tamshui, New Taipei City Republik China
Factory Code	`A1`
Erstvorstellung	12.03.1986 (CeBIT '86, Hannover)
Status	unveröffentlicht, wenige funktionsfähige Modelle (Messemodelle) im Umlauf
verwendbar an	Atari 400/800, XL, XE
Technische Informationen
Leistungsaufnahme	max. 13,3 W
Laufwerksmechanik	Chinon F-353AT II
Medium	3½″-Diskette
Speicherkapazität	～320 kB
Spurdichte	135 tpi
Positionierungssystem	Schrittmotor
Anschluss	Atari SIO (13-polig), durchgeschleift
Abmessungen B×H×T	14 × 6 × 24 cm
Gewicht	ca. 1000 g

↑ Nach oben

Drucker

Atari XDM121 Daisy Wheel Printer

Der einzige veröffentlichte Typenraddrucker unter der Marke Atari wurde zwar schon im Januar 1985 vorgestellt, erschien aber erst im Sommer 1987 für die 8-Bit-Computer und stellt eine günstige Alternative zum Nadeldrucker dar. Wie beim Typenwalzendrucker 1027 sind die Schriftzeichen fest vorgegeben, hier allerdings auf einem Rad statt auf einer Walze. Der Drucker war nur recht kurz im Handel erhältlich. Das technisch bis auf die Schnittstelle gleiche Schwestermodell SDM124 schaffte es dagegen nicht auf den Markt. Hergestellt wurde er in Japan von Silver Seiko, er basiert auf deren Modell Silver Reed EXP-420. Für den Drucker gibt es noch einen Traktoraufsatz (Silver Reed CF100).

Atari XDM121

Leider keine weiteren Bilder vorhanden – Modell noch nicht in der Sammlung Sie haben einen XDM121 Drucker abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben.
Bildquelle: ebay
Allgemeine Informationen
Modell	XDM121
Handelsbezeichnung	Atari XDM121 Daisy Wheel Printer
Originalmodell	Silver Reed EXP-420
Hersteller	Silver Seiko Ltd. 1-5 Suzuki-cho Kodairo-shi, Tōkyō Japan
Erstvorstellung	05.01.1985 (Winter CES, Las Vegas)
im Handel	Q3/1987
Produktion eingestellt	ca. Mitte 1988
verwendbar an	Atari 400/800, XL, XE
Technische Informationen
Druckertyp	Typenraddrucker
Papier	Einzelblatt, Endlospapier
Farbbandkassette	kompatibel mit Silver Reed CF130, Olivetti ET201/ET221, Nu-Kote NK136
Druckgeschwindigkeit	12 Zeichen/Sekunde
Druckrichtung	bidirektional
Anzahl der Schriftzeichen	96
Zeichen/Zeile	80 bzw. 96
Leistungsaufnahme	55W im Betrieb
Anschluss	Atari SIO (13-polig), durchgeschleift
Abmessungen B×H×T	39,8 × 12,8 × 31,6 cm
Gewicht	7000 g
Statistisches
Neupreis	$159 (1988) (2021: ca. $387)

↑ Nach oben

Atari XMM801 Dot Matrix Printer

Der Nadeldrucker wurde in Auftrag gegeben, nachdem die Bestände der Modelle 825 und 1025 in den USA nahezu aufgebraucht waren. Er ist bis auf die Schnittstelle technisch völlig identisch zum Schwestermodell SMM804 der ST-Serie.

Atari XMM801

Leider keine weiteren Bilder vorhanden – Modell noch nicht in der Sammlung Sie haben einen XMM801 Drucker abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben.
Bildquellennachweis; Mit freundlicher Genehmigung von Matthias Wittland
Allgemeine Informationen
Modell	XMM801
Handelsbezeichnung	Atari XMM801 Dot Matrix Printer
Hersteller	Shinwa Shinwa Printing International Ltd. Kowloon Hong Kong
Vorstellung	05.01.1985 (Winter CES, Las Vegas)
im Handel	Q2/1986 1988
Produktion eingestellt	1989
verwendbar an	Atari 400/800, XL, XE
Technische Informationen
Druckertyp	Nadeldrucker
Papier	Einzelblatt, Endlospapier
Druckgeschwindigkeit	80 Zeichen/Sekunde
Druckkopf	8-Nadel
Druckrichtung	bidirektional
Anschluss	Atari SIO (13-polig), durchgeschleift
Abmessungen B×H×T	39,4 × 11,3 × 28,4 cm
Gewicht	4600 g
Statistische Informationen
Neupreis	$185 (1988, entspricht 2021 ca. $433)

↑ Nach oben

Atari XTC201 / XTM201 Thermal Printers

Die Modelle XTC201 und XTM201 sind die ersten Atari-Thermodrucker seit dem Modell 822 von 1980. Der Unterschied zwischen den beiden Modellen liegt in der Farbdruckfähigkeit des XTC201, abgesehen davon sind die beiden Drucker identisch. Beide Drucker sollten für jeweils unter 100 Dollar auf den Markt zu haben sein. Leider kamen beide Modelle nicht auf den Markt.

Atari XTC201 / XTM201

Bildquelle: AtariAge Forum
Allgemeine Informationen
Modell	XTC201 XTM201
Hersteller	Konica Minolta Business Technologies Inc. No. 2970, Ishikawa-cho Hachioji-shi, Tokyo Japan
Vorstellung	05.01.1985 (Winter CES, Las Vegas)
Status	unveröffentlicht
verwendbar an	Atari 400/800, XL, XE
Technische Informationen
Druckertyp	Thermodrucker (XTM201) Farb-Thermodrucker (XTC201)
Druckgeschwindigkeit	20 Zeichen/Sekunde
Anschluss	Atari SIO (13-polig), durchgeschleift

↑ Nach oben

Bildschirme

Atari XC1411 RGB Color Monitor

Erstmals sollte es auch passende Bildschirme unter der Marke Atari für die 8-Bit-Computer geben. Das 14″-Farbmodell XC1411 wurde im Januar 1985 auf der Winter CES präsentiert. Leider wurde der Bildschirm wieder von der Liste gestrichen, bereits gefertigte Modelle kamen in Store Displays für Kaufhäuser und Fachhändler zum Einsatz. Ab 1987 wurde der XC1411 wieder auf Messen präsentiert, allerdings weiterhin nicht in Serie produziert. Schwestermodell des XC1411 ist der ebenfalls nicht erschienene SC1424. Der geplante Verkaufspreis lag bei unter 300 Dollar.

Atari XC1411

Leider keine weiteren Bilder vorhanden – Modell noch nicht in der Sammlung Sie haben einen XC1411 Bildschirm abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben.
Bildquelle: AtariAge Forum
Allgemeine Informationen
Modell	XC1411
Hersteller	GoldStar Co., Ltd. 128 Yeoui-daero Yeoui-dong, Yeongdeungpo-gu, Seoul Republik Korea
Factory Code	`N1`
Erstvorstellung	05.01.1985 (Winter CES, Las Vegas)
Status	unveröffentlicht nur wenige Exemplare wurden als Muster an Händler ausgeliefert
verwendbar an	Atari 400/800, XL, XE
Technische Informationen
Bildschirmtyp	Kathodenstrahlröhre, Farbe
Bildschirmdiagonale	14″ (35,56 cm)
Videosignal	Composite
Einstellmöglichkeiten	Lautstärke, Helligkeit, Kontrast, H-Position, V-Position, Tint, Color
Anschluss	2 Cinch-Ausgänge (Video/Audio) zur Verbindung mit dem Monitorport

↑ Nach oben

Atari XM128 80-column Monochrome Monitor

Eine preiswerte Alternative zum Farbbildschirm sollte der Monochrom-Monitor XM128 werden, der das Bild in grün/schwarz wiedergibt. Spieler dürften hier weniger die Zielgruppe gewesen sein, eher zielte man wohl darauf, auch den XE für semiprofessionelle und professionelle Zwecke einzusetzen, zum Beispiel als Terminal, Zeiterfassungssystem, Buchhaltungssystem etc. Dafür spricht auch die Fähigkeit, 80 anstelle von 40 Zeichen pro Zeile darstellen zu können – die dafür verwendete Technik wurde später beim XEP80 wiederverwendet. Offenbar räumte man diesem Bildschirm allerdings wenig Marktchancen ein, außerdem hätte man dem ST so selbst Konkurrenz gemacht. Der angepeilte Verkaufspreis rangierte zwischen unter 100 und etwa 150 Dollar.

Atari XM128
Allgemeine Informationen
Modell	XM128
Hersteller	GoldStar Co., Ltd. 128 Yeoui-daero Yeoui-dong, Yeongdeungpo-gu, Seoul Republik Korea
Erstvorstellung	05.01.1985 (Winter CES, Las Vegas)
Status	unveröffentlicht
verwendbar an	Atari 400/800, XL, XE
Technische Informationen
Bildschirmtyp	Kathodenstrahlröhre, grün/schwarz
Bildschirmdiagonale	12″ (30,48 cm)
Videosignal	Composite

↑ Nach oben

DFÜ-Geräte

Atari XM301 Modem

Nachdem die Bestände des Penril-Modems 1030 und dessen Vorgänger 835 nahezu ausverkauft waren, erschien Ende 1985 mit dem XM301 erneut ein günstiges 300-baud-Modem für die SIO-Schnittstelle. Die Stromversorgung des Bell 103/113-kompatiblen Geräts erfolgt dabei nun über den SIO-Bus. für den Modembetrieb wurde die Software XE Term beigelegt. 1987 wurde es durch das 1200-baud-Modem SX212 abgelöst, welches an mehreren Plattformen verwendet werden kann. Wie die anderen DFÜ-Geräte Ataris auch erhielt auch das XM301 keine Zulassung durch die Bundespost und konnte daher in Westdeutschland nicht gekauft werden. Das Modemgehäuse wurde später beim Kartenleser HPC301 wiederverwendet und findet in jüngster Zeit Verwendung beispielsweise für SD-Kartenlaufwerke für die 8-Bit-Computer.

Atari XM301

Bildquellennachweis: Ebay
Leider keine weiteren Bilder vorhanden – Modell noch nicht in der Sammlung Sie haben ein XM301 abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben.
Allgemeine Informationen
Modell	XM301
Handelsbezeichnung	Atari XM301 Modem
Hersteller	Atari Taiwan Manufacturing Corp. 31 Min-Chu Road Tamshui, New Taipei City Republik China (Factory Code A1)
Factory Code	`A1`
Erstvorstellung	05.01.1985 (Winter CES, Las Vegas)
im Handel	12/1985
Produktion eingestellt	09/1987
verwendbar an	Atari 400/800, XL, XE
Technische Informationen
Übertragungsrate	max. 300 baud
Anschluss	Atari SIO (13-polig) RJ11-Buchse zur Verbindung mit der Telefonleitung
Abmessungen B×H×T	14 × 4 × 7,5 cm
Gewicht	250 g

↑ Nach oben

Atari SX212 Modem

Im September 1987 erschien das zu seinen Vorgängern viermal so schnelle SX212-Modem. Es arbeitet mit einer Übertragungsrate von 1200 baud und kann dank mehrerer Schnittstellen nicht nur an den 8-Bit-Computern, sondern auch am ST oder PC eingesetzt werden. Bedingt durch das staatliche Postmonopol war auch der Vertrieb dieses Modems in Westdeutschland nicht möglich. Das Gehäuse teilt sich das Modem mit den Geräten XEP80 und SLMC804.

Atari SX212

Keine weiteren Bilder vorhanden – Modell noch nicht in der Sammlung Sie haben ein Atari SX212 Modem abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben.
Allgemeine Informationen
Modell	SX212
Hersteller	Atari Taiwan Manufacturing Corp. 31 Min-Chu Road Tamshui, New Taipei City Republik China
Factory Code	`A1`
Vorstellung	01.06.1986 (Summer CES, Chicago) (als XM1200) 10.11.1986 (Fall COMDEX, Las Vegas) (als SX212)
im Handel	09/1987
Produktion eingestellt	ca. 1989
verwendbar an	allen Atari- und PC-kompatiblen Computern
Technische Informationen
Übertragungsrate	max. 1200 baud
Anschluss	D-Sub-Stecker, 25-polig (RS232) SIO, 13-polig (für 400/800, XL, XE) RJ11-Stecker zur Verbindung mit der Telefonleitung
Abmessungen B×H×T	14,1 × 3,7 × 23,8 cm
Statistishes
Neupreis	11/89: $99,95 (2022: ca. $240 / € 230)

↑ Nach oben

Systemerweiterungen

Atari XEP80 80-column Video Display Controller & Parallel Printer Port

Diese Erweiterung macht es dem Computer möglich, 80 statt 40 Zeichen pro Zeile anzuzeigen, dabei werden bis zu 256 Zeichen pro Zeile unterstützt, die durch Scrollen erreichbar sind. Außerdem ermöglicht die Box die Nutzung eines Druckers für die Parallelschnittstelle. Die 80-Zeichen-Anzeigetechnik wurde bereits 1985 beim nicht erschienenen Bildschirm XM128 verwendet. Angeschlossen wird die Erweiterung an einen Controllerport des Computers, der Bildschirm wird mit dem Antennenausgang der Box verbunden. Jedoch wird hier kein Audiosignal übertragen, dazu muss ein separates Monitorkabel verwendet und mit dem Monitorausgang des Computers und einer externen Audioquelle verbunden werden – Bild und Ton werden somit über zwei getrennte Schnittstellen übertragen. Erstmals vorgestellt wurde die Erweiterung im März 1986 auf der CeBIT, sie basiert im Wesentlichen auf den Entwürfen der SPC-Steckkarte und der 80CVC-Steckkarte für das nicht erschienene 1090 Erweiterungssystem von 1984.

Atari XEP80 Einzelne Bilder zum Vergrößern anklicken


Allgemeine Informationen
Modell	XEP80
Hersteller	Atari Taiwan Manufacturing Corp. 31 Min-Chu Road Tamshui, New Taipei City Republik China
Factory Code	`A1`
Erstvorstellung	07.03.1986 (Atari Computer Show, London) (als "80-column adapter")
im Handel	09/1987
Produktion eingestellt	Mitte 1989
verwendbar an	Atari 400/800, XL, XE
Technische Informationen
Eigenschaften	erweitert die Bildschirmdarstellung von 40 auf 80 Zeichen pro Zeile stellt eine Parallelschnittstelle (D-Sub, 25-polig) zur Verfügung
Systemanforderungen	Diskettenlaufwerk, Composite-fähiger Bildschirm
Stromversorgung	externes Netzteil (9V 500mA, 3,5mm-Klinkenstecker, Pluspol an der Spitze anliegend)
Anschluss	D-Sub-Stecker, 9-polig
Abmessungen B×H×T	14 × 4 × 24 cm
Gewicht	550 g
Downloads
Technische Unterlagen	Betriebsanleitung

↑ Nach oben

Eingabegeräte

Atari Standard Joystick

Die „Mutter aller Joysticks“ wurde im September 1987 im grauen Gehäuse erneut veröffentlicht, ziemlich genau zehn Jahre nach der Urversion CX10. Die Technik ist recht simpel, der Joystick verfügt über einen digitalen 8-Wege-Joystick mit vier Federkontakten sowie einem Feuerknopf. Angeschlossen wird er am Controllerport des verwendeten Systems.

Atari Standard Joystick

Leider keine weiteren Bilder vorhanden – Modell noch nicht in der Sammlung Sie haben einen grauen CX40-Joystick abzugeben? Für Hardwarespenden können Sie mir gerne eine kurze E-Mail schreiben.
Allgemeine Informationen
Modell	CX40
Hersteller	Atari Taiwan Manufacturing Corp. 31 Min-Chu Road Tamshui, New Taipei City Republik China
Ankündigung	15.02.1987 (American International Toy Fair, New York)
im Handel	09/1987
Produktion eingestellt	06/1989
verwendbar an	Atari 400/800, XL, XE, 2600, 2800, 7800, Tele-Games Video Arcade
Technische Informationen
Bauart	Digitaler 8-Wege-Joystick mit 1 Feuerknopf
Anschluss	D-Sub-Stecker, 9-polig
Abmessungen B×H×T	8,9 × 11 × 9,7 cm
Gewicht	200 g
Statistisches
Neupreis	19,95 DM (2020: € 18)

↑ Nach oben

Atari XG-1 Light Gun

Die Pistole, die mit einem Fotosensor die Zeilen der Kathodenstrahlröhre abtastet, erschien zusammen mit dem XE Game System im September 1987. Die Light Gun wurde wegen ihrer Ungenauigkeit allerdings oft kritisiert, findige Spieler bauten sich den Light Phaser des Sega Master Systems oder den NES Zapper so um, dass sie am Atari verwendet werden konnten. Für die 8-Bit-Computer gibt es von Atari auch nur sieben Spiele mit Light Gun-Unterstützung. Eine rote Version für 2600/7800 wurde 1989 zwar vorgestellt, aber wieder verworfen.

Es gibt zwei leicht unterschiedliche Versionen der Light Gun. Die 1987 herausgebrachte Version hat noch eine niedrigere Kimme, die Elektronik wurde von Newtronics produziert. 1989 wurde die Kimme etwas erhöht, was der geplanten roten G-1 Light Gun entspricht, die Elektronik kam nun von Whitways.

Atari Light Gun Einzelne Bilder zum Vergrößern anklicken


Allgemeine Informationen
Modell	XG-1
Hersteller	NEWTRONICS Newtronics Co. Ltd. 610-1 Kamikawara Midaregawa Tendo-shi, Yamagata 〒994 Japan Whitways Enterprises Ltd. 20/F Block H 66–82 Chai Wan Kok St Golden Bear Industrial Bldg Tsuen Wan British Hong Kong
Ankündigung	15.02.1987 (American International Toy Fair, New York)
im Handel	09/1987 (Newtronics) 06/1989 (Whitways)
Produktion eingestellt	06/1989 (Newtronics) 31.12.1991 (Whitways)
verwendbar an	Atari 400/800, XL, XE, 2600, 2800, 7800, Tele-Games Video Arcade
Technische Informationen
Bauart	Fotooptische Light Gun, 1 Auslöseknopf
Anschluss	D-Sub-Stecker, 9-polig
Abmessungen B×H×T	4,7 × 15 × 32,3 cm (aufrecht gehalten)
Gewicht	340 g

↑ Nach oben

Atari XE Keyboard

Mit dieser Tastatur wird das XE Game System zum vollwertigen Computer. Sie unterscheidet sich technisch nicht von der Tastatur der anderen XE-Modelle, lediglich vier der fünf Funktionstasten sind bereits auf der Konsole enthalten und entfallen somit auf der Tastatur (wobei sie unter dem Gehäuse trotzdem vorhanden sind). Das XE Game System merkt, ob eine Tastatur angeschlossen ist oder nicht, dazu wird vom GTIA-Chip der Pin 11 der Anschlussbuchse abgefragt. Bei nicht angeschlossener Tastatur startet das System mit dem eingebauten Spiel Missile Command, bei eingesteckter Tastatur mit dem BASIC Interpreter.

Atari XE Keyboard Einzelne Bilder zum Vergrößern anklicken


Allgemeine Informationen
Hersteller	Atari Taiwan Manufacturing Corp. 31 Min-Chu Road Tamshui, New Taipei City Republik China
Factory Code	`A1`
Ankündigung	15.02.1987 (American International Toy Fair, New York)
im Handel	09/1987
Produktion eingestellt	06/1989
verwendbar an	Atari XE System
Technische Informationen
Tastenblöcke	Schreibmaschinentastatur, 57 Tasten, Layout QWERTY Funktionstasten: HELP (SELECT, START, RESET und OPTION nur unter der Oberfläche vorhanden)
Anschluss	D-Sub-Stecker, 15-polig
Abmessungen B×H×T	35 × 4,8 × 16 cm
Gewicht	940 g

↑ Nach oben

Letzte Seitenbearbeitung: 1. Juli 2024
