Entwicklungsgeschichte

Portables waren Mitte der 80er der letzte Schrei bei Geschäftsleuten, ob es jetzt der Urvater Osborne-1 von 1981 oder Commodores Executive-64 (SX64) war. Im August 1984 war bei Atari noch ein Modell namens Atari XL/CMOS mit Flüssigkristallbildschirm geplant, das 40 und 80 Zeichen in 25 Zeilen darstellen können sollte. Bis zum Herbst wurde der Entwurf jedoch deutlich umgestaltet und kostenoptimiert – statt des LCD gab es nun einen 5″-Röhrenmonitor. Im Januar 1985 wurde der Portable auf der Winter CES für Frühjahr 1985 angekündigt, auch auf nachfolgenden Messen wurde das Modell (ein Mockup mit einem einfachen 65XE-Mainboard im Inneren) immer wieder gezeigt, allerdings blieb das Kundeninteresse recht verhalten. Ab Mai 1985 wurde der Computer dann nicht mehr gezeigt, wenig später brach man die Entwicklungsarbeiten am 65XEP komplett ab und legte das System zu den Akten. Es existiert weltweit nur ein einziger Mock-Up des 65XEP – die Hardware wurde nie fertig entwickelt.

Bilder

Atari 65XEP



Aufbau

Prozessor: Atari SALLY

Zum Einsatz kommt eine Modifikation des weit verbreiteten 6502 von MOS Technologies unter dem Namen SALLY (Atari-Teilenummer C014806, manchmal fälschlicherweise – auch von Atari selbst – als 6502C bezeichnet). Der Prozessor kann auf einen Adressraum von 65536 Bytes zugreifen. Der Systemtakt beträgt 1,79 MHz bei NTSC-Versionen und 1,77 MHz bei PAL-Versionen. Der 1975 eingeführte 6502 ist ein 8-Bit-Mikroprozessor mit 3510 Transistoren und einem 56 Befehle umfassenden Befehlssatz, der Adressbus hat eine Breite von 16 Bit. Verbaut ist er in einem 40-poligen DIP-Gehäuse (Dual In-line Package). Der Unterschied von SALLY zum Standard-6502 liegt vor allem am an Pin 35 angebrachten HALT-Signal, wodurch Atari vier Chips einsparen konnte, ANTIC und GTIA können somit den Prozessor direkt ohne Umwege zum Anhalten zwingen. An Pin 36 liegt ein Lese- und Schreibsignal (R/W) an. Beide Pins sind beim Standard-6502 nicht belegt.

Atari SALLY C014806


Spezialchips

Alpha-Numeric Television Interface Controller (ANTIC)
Der 40-polige Alpha-Numeric Television Interface Controller (Teilenummer C012296) ist der primäre 2D-Grafik-Coprozessor der 8-Bitter von Atari. Er wurde ab Januar 1977 auf Basis des TIA des Video Computer Systems entwickelt, im August 1977 konnte ein erster handverdrahteter Prototyp präsentiert werden, um den herum dann die Atari Heimcomputer entstanden. Mitgearbeitet haben Joe Decuir, Francois Michel und Steve Smith unter der Federführung von Jay Miner. ANTIC kümmert sich um die Erzeugung der Grafiken, die an den GTIA-Chip geliefert und von diesem eingefärbt werden. Dabei kann er per DMA auf den gesamten Arbeitsspeicher-Bereich zugreifen – während dieser Zugriffe wird übrigens der Hauptprozessor angehalten. Benutzer oder Computer hinterlegen eine sogenannte "Display List" im Arbeitsspeicher, ANTIC wertet diese dann aus und erstellt daraus dann den Bildinhalt. Bei Erreichen oder Verlassen bestimmter Bildschirmpositionen kann ANTIC Unterprogramme ausführen (Display List Interrupt), wodurch zeilenabhängige Manipulationen der Bildschirmanzeige vorgenommen werden können (beispielsweise das ändern der Farbe). ANTIC unterstützt das Scrolling.

Atari ANTIC


Graphics Television Interface Adapter (GTIA)
Der 40-polige Graphics Television Interface Adapter (NTSC: C014805, PAL: C014889, SECAM: C020120) erschien 1982 als Weiterentwicklung des CTIA und kümmert sich vorwiegend um die Ergänzung der vom ANTIC bereitgestellten Bilddaten. Diese werden in das Hintergrundbild kopiert und einer Kollisionsprüfung unterzogen – eine Methode, die zur vereinfachten Erstellung von Spielen mit interaktiven Objekten und schnellem Spielgeschehen dient. Vom GTIA aus gehen die Bilddaten dann an den HF-Modulator bzw. an die Monitorschnittstelle. Die Farbpalette des GTIA beträgt 16 Farben in jeweils 16 Helligkeitsstufen, was 256 Farbschattierungen entspricht. Der GTIA kümmert sich zudem um die Abfrage der Controllerports und einiger Tasten.

Atari GTIA


Potentiometer and Keyboard Integrated Circuit (POKEY)
Der 40-polige Potentiometer and Keyboard Integrated Circuit (C012294) ist in erster Linie ein Soundchip, kümmert sichaber auch um die Abfrage der Tastatur und den Betrieb der SIO-Schnittstelle. Er verfügt über vier Tonkanäle mit jeweils einer Rechteckschwigung mit frei einstellbarer Hüllkurve und Frequenz. Einzelne Tonkanäle können paarweise zusammengeschaltet werden. In Zusammenarbeit mit dem Prozessor kann POKEY auch digitalisierte Samples abspielen, die dazu benötigte Rechenleistung des Prozessors ist allerdings recht hoch, weswegen von beispielsweise Sprachausgabe nur sehr selten Gebrauch gemacht wurde. POKEY stellt die verarbeiteten Daten anschließend an den HF-Modulator bzw. die Monitorschnittstelle bereit. Neben den 8-Bit-Computern und der Konsole 5200 findet sich POKEY auch in einigen Atari Arcadespielen sowie in zwei Videospielmodulen für die Konsole 7800 wieder.

Atari POKEY


FREDDIE
Der 40-polige Multiplexer-Chip FREDDIE (Atari-Teilenummer C061991) war ursprünglich zum Einsatz in den professionellen Modellen 1400XL und 1450XLD vorgesehen, wurde – da bereits fertig und auf Lager – ab Sommer 1984 dann aber im 800XL sowie den Modellen der XE-Serie integriert. FREDDIE ermöglicht es dank Bankswitching, mehrere Speicherbänke anzusprechen, wodurch auch mehr als die vom 6502 ansprechbaren 64 kB Arbeitsspeicher möglich sind, da FREDDIE immer nur die eine benötigte Bank für den Prozessor einblendet. Außerdem ließen sich dank FREDDIE einige Logikschaltungen auf dem Mainboard streichen, was zusätzliche Kostenersparnis in der Herstellung bedeutete.


Memory Management Unit (MMU)
Der zwanzigpolige Speicherverwaltungschip (Atari-Teilenr. C060618) ermöglicht es, auf die Hardwareregister von ANTIC, GTIA, POKEY und PIA zuzugreifen und steuert nebenbei die System-ROMs sowie das BASIC-ROM. Das PORTB-Register (D301/16) wurde im Unterschied zur 400/800-MMU von einer Eingabe- in eine Ausgabeleitung umgewandelt, worin auch der Grund für die Streichung der Controllerports 3 und 4 bei den XL- und nachfolgende Modellen steckt.

Atari MMU



Schnittstellen

Neben den zwei neunpoligen Controllerschnittstellen, dem HF-Antennenanschluss und dem Monitorport ist die wohl wichtigste Schnittstelle der 8-Bit-Computer von Atari die SIO-Schnittstelle (SIO = Serial Input/Output), sie dient zum Betrieb von intelligenten Peripheriegeräten, die mittels Identifikationsnummern auseinandergehalten werden. Hierbei kommt ein spezielles Übertragungsprotokoll und ein einzigartiger Stecker zum Einsatz. Peripheriegeräte werden in einer Kette hintereinander an die SIO-Schnittstelle angeschlossen (sogenanntes „Daisy Chaining“), wobei manche Geräte als SIO-Endglied ausgeführt sind. Bei den Geräten mit zwei SIO-Buchsen dient eine der Kommunikation des Gerätes mit dem Computer (Serial Bus Input), die andere zum Anschluss und zur Verwaltung eines weiteren Gerätes (Serial Bus Extender). Entwickelt wurde die Schnittstelle von Joe Decuir, der Jahre später auch am USB-Standard mitarbeiten wird.

Schnittstellen

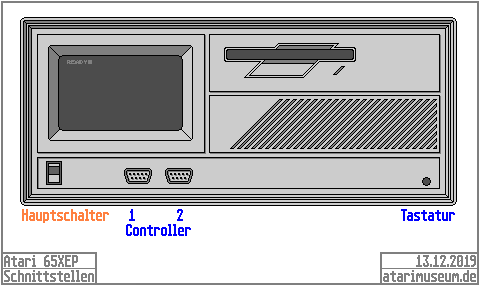

Bekannte Schnittstellen 65XEP
Bezeichnung Schnittstellen-Typ Anschluss für…
Controller 1 D-Sub-Buchse männl., 9-polig, ohne Schraubbolzen Controller aller Art
Controller 2 D-Sub-Buchse männl., 9-polig, ohne Schraubbolzen Controller aller Art
SIO Molex-Spezialbuchse männl., 13-polig Peripherigeräte
Cartridge Platinensteckbuchse Steckmodule


Technische Daten

Prozessor Atari SALLY (Variante des MOS 6502)
Taktfrequenz 1,79 MHz
Arbeitsspeicher ab Werk (RAM) 64 kB
Festspeicher (ROM) 24 kB
Betriebssystem Atari XL-OS Rev. 2
Grafikchips Atari Alpha Numeric Television Interface Controller (ANTIC)
Atari Graphics Television Interface Adapter (GTIA)
Grafikmodi Grafikstufe 0: 40×24 Pixel, 2 Farben
Grafikstufe 1: 20×24 Pixel, 5 Farben
Grafikstufe 2: 20×12 Pixel, 5 Farben
Grafikstufe 3: 40×24 Pixel, 4 Farben
Grafikstufe 4: 80×48 Pixel, 2 Farben
Grafikstufe 5: 80×48 Pixel, 4 Farben
Grafikstufe 6: 160×96 Pixel, 2 Farben
Grafikstufe 7: 160×96 Pixel, 4 Farben
Grafikstufe 8: 320×192 Pixel, 2 Farben
Grafikstufe 9: 80×192 Pixel, 16 Farben
Grafikstufe 10: 80×192 Pixel, 9 Farben
Grafikstufe 11: 80×192 Pixel, 16 Farben
Farbpalette 256
Soundchip Atari Potentiometer and Keyboard Integrated Circuit (POKEY) + Atari AMY
Soundkanäle 8 digital
Tastatur Schreibmaschine, 57 Tasten + 5 Funktionstasten
Bildschirm 5″ Kathodenstrahlröhre, monochrom
Laufwerk Diskettenlaufwerk 3½″ 320 kB
Hersteller Taiwan Atari Taiwan Manufacturing Corp.
31 Min-Chu Road
Tamshui, New Taipei City
Republic of China
(Factory Code A1)
Entwicklungsbeginn August 1984
Ankündigung 5. Januar 1985
Status nicht fertig entwickelt
