| Systemerweiterungen |
| Atari Portfolio Smart Parallel Interface |
Mit dem Smart Parallel Interface ist es sowohl möglich, einen Datenaustausch via Parallelschnittstelle mit einem stationären PC oder dem ST vorzunehmen als auch Daten über einen Drucker mit Centronics-Schnittstelle auszudrucken.
| Atari Portfolio Smart Parallel Interface Einzelne Bilder zum Vergrößern anklicken |
||
 |
||
 |
 |
 |
| Allgemeine Informationen | ||
| Modellnummer | HPC101 | |
| Hersteller |
 Seiko Electric Co. Ltd. 7-25 2-Chome Hakata-ku Fukuoka, 〒812-0008  Japan |
|
| Factory Code | F3 |
|
| Vorstellung | 10. April 1989 (Spring COMDEX,  Chicago) |
|
| im Handel | 12.09.1989 | |
| Produktion eingestellt | 1993 | |
| verwendbar an | Atari Portfolio / dip Pocket PC / Atari PC Folio | |
| Technische Informationen | ||
| Typ | Parallelschnittstelle | |
| Anschluss | Portfolio Bus, 60-polig D-Sub-Buchse, 25-polig |
|
| Abmessungen B×H×T | 8,5 × 2,5 × 10 cm | |
| Gewicht | 120 g | |
| Statistisches | ||
| Neupreise |
01/90: DM 198 (2020: € 170)
11/89: $49,95 (2022: $120) |
|
↑ Nach oben

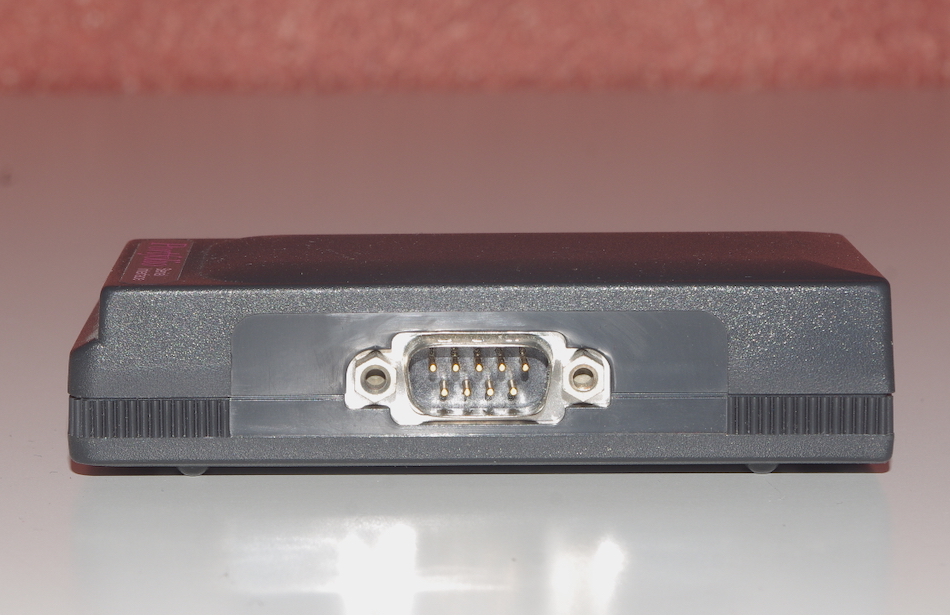

| Atari Portfolio Serial Interface |
Das Serial Interface stellt eine serielle Schnittstelle zur Verfügung, was es möglich macht, mit einem passenden Datenkabel Daten mit dem PC oder einem Macintosh auszutauschen.
| Atari Portfolio Serial Interface Einzelne Bilder zum Vergrößern anklicken |
||
 |
||
 |
 |
 |
| Allgemeine Informationen | ||
| Modellnummer | HPC102 | |
| Handelsbezeichnung | Atari Portfolio Serial Interface | |
| Hersteller |
 Matsumura Electronics Co. Ltd. 5-4-22 Tajima Ikuno-ku Ōsaka, 〒544-0011 Japan |
|
| Factory Code | F2 |
|
| Erstvorstellung | 10. April 1989 (Spring COMDEX '89, Chicago) |
|
| im Handel | 12.09.1989 | |
| Produktion eingestellt | 1993 | |
| Technische Informationen | ||
| Typ | Serielle Schnittstelle | |
| Anschluss | Portfolio Bus, 60-polig D-Sub-Buchse, 9-polig |
|
| Abmessungen B×H×T | 8,5 × 2,5 × 10 cm | |
| Gewicht | 120 g | |
| Statistisches | ||
| Neupreis |
11/89: $79,95 (2022: $192) |
|
↑ Nach oben
| Atari Portfolio Memory Expander+ |
Der Memory Expander+ erweitert den Hauptspeicher des Portfolio um weitere 256 kB und stellt ein weiteres Kartenlaufwerk (Laufwerk
B:) zur Verfügung. An den durchgeschleiften Portfolio Bus des Expanders können weitere Module angeschlossen werden, davon maximal noch ein weiterer Expander.
| Atari Portfolio Memory Expander+ Einzelne Bilder zum Vergrößern anklicken |
||
 |
||
 |
 |
 |
 |
 |
|
| Allgemeine Informationen | ||
| Modellnummer | HPC104 | |
| Handelsbezeichnung | Atari Portfolio Memory Expander+ | |
| Hersteller |
Jecon Light (im Auftrag von Digital System) Japan(keine genaueren Informationen verfügbar) |
|
| Factory Code | H1 |
|
| Erstvorstellung | 10.04.1989 (Spring COMDEX '89, Chicago) |
|
| im Handel | 1990 | |
| Produktion eingestellt | 1992 | |
| Technische Informationen | ||
| Typ | Speichererweiterung + Kartenlaufwerk | |
| Anschluss | Portfolio Bus, 60-polig (Ein- und Ausgang) | |
| Abmessungen B×H×T | 12,8 × 2,5 × 10 cm | |
| Gewicht | 160 g | |
| Statistisches | ||
| Neupreis | 1990: DM 398 (2020: € 335) |
|
↑ Nach oben
| Massenspeicher |
| Atari Card Drive HPC301 |
Mit Erscheinen des Portfolio im Jahr 1989 hielt ein neues Speichermedium bei Atari Einzug: die Speicherkarte. Zwar konnten die Daten zwischen Portfolio und PC auch per Datenkabel (parallel oder seriell) ausgetauscht werden, jedoch wurde 1990 mit dem HPC301 Card Drive ein einfach zu handhabendes Kartenlaufwerk auf den Markt gebracht. Im Lieferumfang enthalten sind das eigentliche Laufwerk, das Datenkabel, eine 8-Bit-Steckkarte und die Software jeweils auf 3½″- und 5¼″-Diskette.
Das externe Gerät ist im Grunde genommen nur ein Adapter von der Kontaktleiste der Speicherkarte auf die 37-polige D-Sub-Buchse, von der dann ein Datenkabel zur Steckkarte, dem eigentlichen Kartenleser, führt. Die eigentliche Arbeit verrichtet die im PC eingebaute XT-Steckkarte, auf der sich eine Logikschaltung, ein Timer-Chip (Motorola 1455) und ein DIP-Schalter befinden. Über den DIP-Schalter lässt sich die Adresse einstellen, unter der der Computer den Kartenleser finden soll – werksseitig ist IRQ 350–353 vorgegeben.
| IRQ-Adresse | Code | 1 | 2 | 3 | 4 |
| 210–213 | 0 | OFF | OFF | OFF | OFF |
| 230–233 | 1 | OFF | OFF | OFF | ON |
| 250–253 | 2 | OFF | OFF | ON | OFF |
| 270–273 | 3 | OFF | OFF | ON | ON |
| 290–293 | 4 | OFF | ON | OFF | OFF |
| 2B0–2B3 | 5 | OFF | ON | OFF | ON |
| 2D0–2D3 | 6 | OFF | ON | ON | OFF |
| 2F0–2F3 | 7 | OFF | ON | ON | ON |
| 310–313 | 8 | ON | OFF | OFF | OFF |
| 330–333 | 9 | ON | OFF | OFF | ON |
| 350–353* | A | ON | OFF | ON | OFF |
| 370–373 | B | ON | OFF | ON | ON |
| 390–393 | C | ON | ON | OFF | OFF |
| 3B0–3B3 | D | ON | ON | OFF | ON |
| 3D0–3D3 | E | ON | ON | ON | OFF |
| 3F0–3F3 | F | ON | ON | ON | ON |
| Atari Card Drive Einzelne Bilder zum Vergrößern anklicken |
||
 |
||
 |
 |
 |
 |
 |
 |
| Allgemeine Informationen | ||
| Modellnummer | HPC301 | |
| Hersteller |
SUGIYAMA Sugiyama Electronics Japan |
|
| Factory Code | R1 |
|
| Erstvorstellung | 10.04.1989 (Spring COMDEX '89, Chicago) |
|
| im Handel | 1990 | |
| Produktion eingestellt | 1992 | |
| verwendbar an | allen Computern mit XT- oder ISA-Steckplatz Atari: PC2, PC3, PC4 (ATMC), PC4 (Mitac), PC5, ABC286, ABC386SX, ABC386SX/DX II |
|
| Technische Informationen | ||
| Medien | Speicherkarten, BEE-Format | |
| Speicherkapazität | abhängig von der Karte (32 kB bis 1 MB) | |
| Anschluss | D-Sub-Stecker (37-polig) über Steckkarte (XT-Bus, 62-polig) | |
| Abmessungen B×H×T | 14 × 4 × 7,5 cm | |
| Gewicht | 250 g | |
| Statistisches | ||
| Neupreise |
11/89: $99,95 (2024: € 335) 1990: DM 398 (2020: € 253)
|
|
↑ Nach oben
| Atari Portfolio Memory Cards |
Die Speicherkarten für den Atari Portfolio kamen von Atari in drei Größen: 32 kB (HPC-201), 64 kB (HPC-202) und 128 kB (HPC-203). Alle Karten besitzen ein Batteriefach, welches eine 1,6 mm starke Lithium-Mangandioxid-Knopfzelle vom Typ CR2016 aufnehmen kann, um die Daten zu halten – ist keine Batterie enthalten oder die vorhandene Batterie leer, sind die Daten weg. Jede Karte besitzt zudem einen Schreibschutzschalter.
| Atari Portfolio Memory Cards Einzelne Bilder zum Vergrößern anklicken |
||
 |
||
 |
 |
|
| Allgemeine Informationen | ||
| Modellnummern | HPC201 (32 kB) HPC202 (64 kB) HPC203 (128 kB) |
|
| Handelsbezeichnung | Atari Portfolio Memory Card | |
| Hersteller |
Matsumura Electronics Co. Ltd. 5-4-22 Tajima Ikuno-ku Osaka, 〒544-0011 Japan |
|
| Erstvorstellung | 10.04.1989 (Spring COMDEX '89, Chicago) |
|
| im Handel | 1989 | |
| Produktion eingestellt | 1994 | |
| verwendbar an | Atari Portfolio Atari Card Drive |
|
| Technische Informationen | ||
| Art | Speicherkarten, BEE-Format | |
| Speicherkapazität | 32 kB, 64 kB, 128 kB | |
| Abmessungen | 86 × 54 × 3 mm | |
| Gewicht | 25 g | |
| Stromversorgung | Knopfzelle CR2016 1,5V | |
| Statistisches | ||
| Neupreise |
11/89: $79,95 (2022: $192) (32 kB) 11/89: $129,95 (2022: $299) (64 kB) 11/89: $199,95 (2022: $461) (128 kB)
|
|
↑ Nach oben
| Atari Portfolio OTPROM Cards |
Neben immer wieder beschreibbaren Speicherkarten gab es auch sogenannte OTPROM-Karten. OTPROM steht dabei für One Time Programmable Read Only Memory, es sind also einmal beschreibbare Festspeicherkarten. Am Portfolio wurden diese Karten zum Vertrieb von Software genutzt, eine Liste der von Atari gelieferten Softwarekarten siehe unten. Geliefert wurden die Karten von Atari in zwei Größen: 512 kBit (HPC204) und 1 MBit (HPC205).
↑ Nach oben
| Weiteres Zubehör |
| Netzteile |
Alternativ zum Betrieb mit drei Mignonzellen ist am Portfolio auch der Betrieb per Netzteil vorgesehen. Länderspezifisch gibt es dabei natürlich verschiedene Netzteile, in Deutschland und weiten Teilen Mitteleuropas ist das Netzteil HPC-402 im Einsatz, auf den Britischen Inseln das Netzteil HPC-401. Es handelt sich dabei schlicht um ein einfaches Steckernetzteil mit einem 3mm-Hohlstecker, welches 6V Gleichstrom und max. 300 mA liefert, der Pluspol liegt dabei im Inneren des Hohlsteckers, der Stromverbrauch liegt bei 6W.
↑ Nach oben
| Kabel |
Insgesamt wurden vier verschiedene Kabel für den Portfolio angeboten:
| Code | Beschreibung | Anschlüsse |
| HPC-406 | Paralleles Datenkabel | D-Sub 25-polig männlich auf D-Sub 25-polig männlich |
| HPC-407 | Serielles Kabel zur Verbindung mit Apple Macintosh-Computern | D-Sub 9-polig weiblich auf Mini-DIN 8-polig männlich |
| HPC-408 | Paralleles Druckerkabel | D-Sub 25-polig männlich auf Centronics 36-polig |
| HPC-409 | Serielles Null-Modem-Kabel | D-Sub 9-polig weiblich auf D-Sub 9-polig weiblich |
↑ Nach oben
| OTPROM-Adapter |
Zum Beschreiben der OTPROM-Karten sind Adapter notwendig, diese werden allerdings nicht am Portfolio angeschlossen, sondern an einem EPROM-Brenner (z.B. Minato 1890, Advantest R4944A oder Pecker-30). Die Adapterkarte besteht aus einer Platine, einem BEE-Slot zur Aufnahme der OTPROM-Karte und einer 32-poligen doppelreihigen Stiftleiste. Zwei Modelle gibt es: den HPC501 für die 512 kBit-Karte und den HPC502 für die 1 MBit-Karte.
↑ Nach oben
| Atari Portfolio Professional System Case |
Nur recht selten anzutreffen. Dabei handelt es sich um ein 30×12×6 cm großes Kunstlederetui mit eingearbeiteten robusten Kunststoffplatten, welches neben dem Portfolio ein Schnittstellenmodul, drei Ersatzbatterien, einen Kugelschreiber, ein paar Anleitungen und bis zu fünf Speicherkarten aufnehmen kann. Ein kurzer Tragegurt ist auch vorhanden.
↑ Nach oben
| Liste der Softwarekarten |
| Produktcode | Name | Art | veröffentlicht |
| HPC-701 | Utility Card | Systemtools | |
| HPC-702 | Finance Card | Finanzsoftware | |
| HPC-703 | Science Card | Naturwissenschaften | |
| HPC-704 | File Manager | Dateimanager | |
| HPC-705 | Power BASIC | Programmiersprache | |
| HPC-709 | Instant Spell | Rechtschreibprüfung | |
| HPC-711 | US Traveller's Guide | Reiseführer | |
| HPC-713 | Hyperlist | Systemtool | |
| HPC-715 | Language Translator | Übersetzungsprogramm | |
| HPC-724 | Bridge Baron | Kartenspiel | ✖ |
| HPC-725 | Wine Companion | Weinführer | ✖ |
| HPC-726 | Diet / Cholesterol Counter | Ernährungsberatung | ✖ |
| HPC-728 | Astrologer | Horoskop | ✖ |
| HPC-729 | Stock Tracker | Finanzsoftware/Börse | |
| HPC-750 | Chess | Schachspiel |
